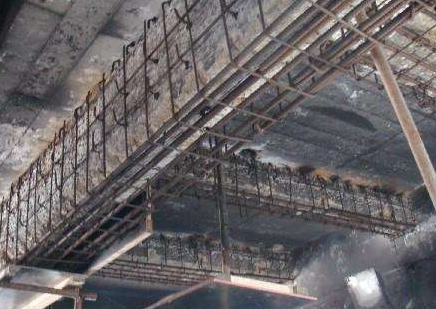

混凝土是由砂石骨料、水泥、水等外加材料组成的非均质脆性材料。混凝土裂缝是土木工程、水利、桥梁、隧道工程中最常见的工程病害，由于混凝土施工、变形和约束等一系列问题，导致混凝土裂缝的产生。形成混凝土的硬化存在于许多微孔隙、气孔和微裂纹中，这是因为这些早期混凝土建筑和人造物通常采取联合作业，由于裂缝的存在和发展，往往会使材料如内筋锈蚀，减少。钢筋混凝土材料的承载能力和耐久性以及渗透能力，影响着建筑物的外观、使用寿命，严重威胁着人们的生命和财产。
低压注浆法适用于宽度0.2mm～0.3mm的混凝土裂缝的修补。修补程序如下：裂缝清洗、渗漏试验、浆液制备、压力灌浆、二次灌浆、清洗面。当裂缝数量较大时，应先在裂缝位置上粘贴医用白色粘结布，然后用窄刷子沿裂缝前后将粘结剂浸入接头中，以密封裂缝。约10分钟后，剥离粘合布，露出小间隙，将注浆口贴紧。固化后，边缘周围可能出现裂纹，必须反复充浆，避免灌浆漏水。灌浆操作通常在第二天进行。如果温度高，灌浆可以半天完成。在施工过程中，首先将注浆液通过填缝器吸入，插入注浆喷嘴，然后用手推动填缝器的活塞，使注浆液通过注浆喷嘴压入裂缝中。当灌浆从相邻的口流出时，可以拔出堵头，并可以插入铝铆钉。通常从上到下灌浆，从一端到另一端灌浆水平接头。灌浆完井后，半小时内再注浆，使灌浆充分。
这是一种涂敷在微裂纹表面（一般宽度小于0.2mm）的膜，用于修复混凝土中的微裂纹。两种方法分为两种方法：部分涂层和全涂层。这种方法的缺点是修复工作不能深入裂纹内部，难以跟踪扩展裂纹的变化。
表面覆盖法所使用的材料根据建筑物的修复目的和环境而不同。通常采用弹性涂层材料、聚合物水泥浆、聚合物膜（膏）等材料。在施工过程中，首先用钢丝刷将混凝土表面粗化，以除去表面附着物。用水冲洗后，混凝土表面完全干燥，然后用树脂填充混凝土表面的孔隙，然后用修补材料涂覆表面。
